Multisar 4

Multisar 4 è una variante di Multisar



Multisar 4 è una variante di Multisar con maglia 62×132 mm piatto portante 30×4 mm. La versatilità di Multisar 4 è legata alla maglia rettangolare che unisce la solidità del grigliato al design moderno e lineare dettato dal ripetersi delle forme geometriche. Multisar 4 è anch’essa una recinzione modulare in grigliato elettrosaldato, composta da barre portanti verticali a sezione rettangolare e barre trasversali di collegamento a sezione tonda. La bordatura superiore e inferiore, unita mediante saldatura a filo, garantisce un’elevata resistenza e durevolezza. Multisar 4 è completata da cancelli a una o due ante, incernierati e scorrevoli.



Voce di capitolato

Recinzione Baldassar modello Multisar 4, realizzata in grigliato elettrosaldato in acciaio UNI EN 10025 S235JR, maglia 62 x 132 mm, piatti portanti sez. 30 x 4 mm disposti verticalmente, collegamento orizzontale con tondo diam. 6 mm, con bordatura superiore ed inferiore in piatto d’acciaio sez. 30 x 4 mm, saldata a filo manualmente per aumentare la resistenza del prodotto. Completa di piantane realizzate in piatto d’acciaio sez. 60 x 7 mm con teste arrotondate e bulloni in acciaio inox M8 x 30, zincatura a caldo a norme UNI EN ISO 1461.

materiale

Acciaio S 235 JR (UNI EN 10025:1995)

verniciatura

Verniciatura a polveri con resine poliestere per esterno su materiale zincato a caldo dopo la lavorazione.

rivestimento standard

Zincatura a caldo dopo la lavorazione UNI EN ISO 1461:2009

colori RAL disponibili

6005

6029

9010

9005

5010

1023

3002

7016

accessori e optional

  • Bullone in acciaio inox a testa tonda M8 x 30 con dado antifurto
  • Bullone in acciaio inox M8 x 30 con dado esagonale
  • Altre piantane
pannellopiantanada tassellareda annegare
H2 altezza (mm)L=1992 peso (kg/cad)sezione (mm)H3 altezza (mm)peso (kg/cad)H1 altezza (mm)peso (kg/cad)
93033,9060 x 710004,1011804,20
106438,2060 x 711304,5013154,70
120042,4060 x 712655,0014505,20
133046,7060 x 713955,5015805,60
146051,0060 x 715255,9017106,10
172459,5060 x 717906,9019707,00
199068,1060 x 720557,8022508,10

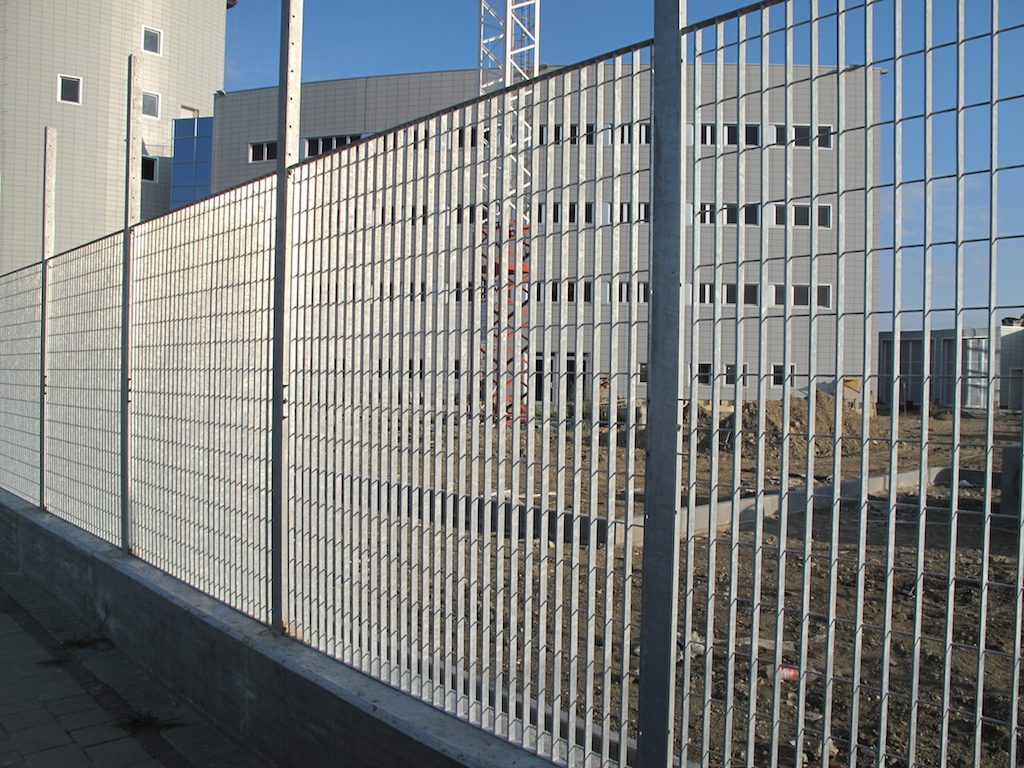

recinzioni_multisar4_realizzazioni1
recinzioni_multisar4_realizzazioni2

 6005

 6029

 9010

 9005

 5010

 1023

 3002

 7016

bulloneria

bullone (optional) a testa tonda con dado antifurto

Bullone (optional) M8 x 30 a testa tonda con dado antifurto.

finitura: zincato/inox.

bullone (standard) con dado esagonale

Bullone (standard) M8 x 30 con dado esagonale.

finitura: zincato/inox.

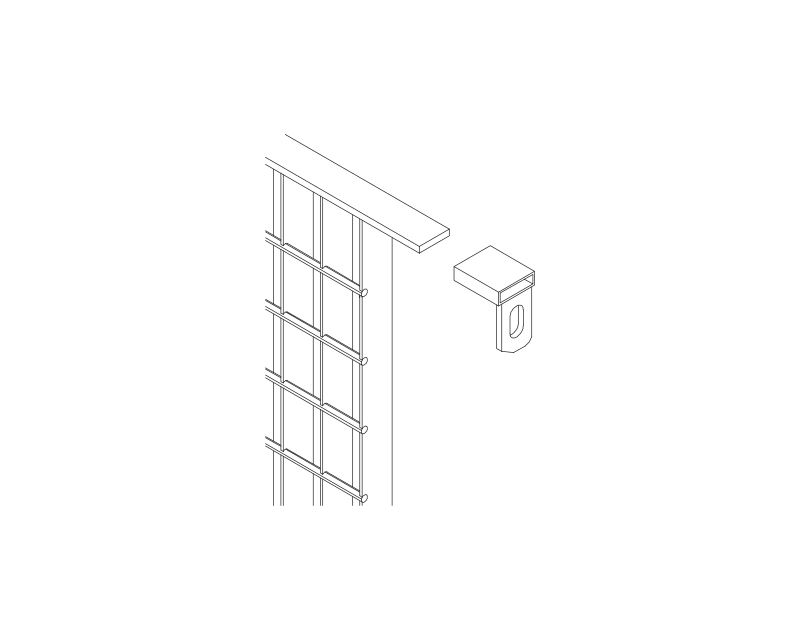

staffe di compensazione

staffa di compensazione in tubo

Staffa di compensazione in tubo.

finitura: zincato.

staffa di compensazione con bullone e dado

Staffa di compensazione completa di bullone e dado per recinzioni.

finitura: zincato.

staffa di compensazione in tubo 45°

Staffa di compensazione in tubo a 45° completa di bullone e dado per recinzioni.

finitura: zincato.

terzi attacchi ed elementi di fissaggio

terzo attacco

Terzo attacco da imbullonare ai pannelli.

finitura: zincato.

terzo attacco grezzo

Terzo attacco grezzo da saldare ai pannelli recinzione superiori a 2000 mm

finitura: zincato.

piantane

piantana da tassellare

Piantana standard e terminale sezione 60 x 7 mm da tassellare.

materiale: Acciaio S 235 JR (UNI EN 10025:1995)

rivestimento: zincatura a caldo dopo la lavorazione.

verniciatura: a polveri con resine poliestere per esterno su materiale zincato.

piantana da tassellare angolare

Piantana standard angolare da tassellare sezione 60 x 60 x 6 mm.

materiale: Acciaio S 235 JR (UNI EN 10025:1995)

rivestimento: zincatura a caldo dopo la lavorazione.

verniciatura: a polveri con resine poliestere per esterno su materiale zincato.

piantana da annegare

Piantana standard sezione 60 x 7 mm da annegare.

Materiale: Acciaio S 235 JR (UNI EN 10025:1995)

Rivestimento: zincatura a caldo dopo la lavorazione.

Verniciatura: a polveri con resine poliestere per esterno su materiale zincato.

piantana da annegare angolare

Piantana standard angolare da annegare sezione 60 x 60 x 6 mm.

materiale: Acciaio S 235 JR (UNI EN 10025:1995)

rivestimento: zincatura a caldo dopo la lavorazione.

verniciatura: a polveri con resine poliestere per esterno su materiale zincato.
