drain-tech-1

• Design del profilo in alluminio estruso con fessure di ingresso longitudinali continue 10x25mm.
• Il profilo in alluminio è dotato di uno strato anodizzato da 15 pm che rende il profilo duraturo e resistente alla corrosione.
• Applicazione: idoneo per uso esterno (porte da garage, terrazze, parcheggi).
• Lo spessore di riempimento è 40 / 73 mm.
• Il giunto pre-assemblato di serie garantisce un allineamento perfetto e un assemblaggio rapido e impermeabile.
• Accessori: coperchi di ispezione con chiusino d’ispezione, pezzi terminali con e senza scarico, angolari interni ed esterni.
• Diverse lunghezze disponibili

Drain-Tech H83

dimensioni standard

codiceL mmH mmpeso (kg)
03830500500831,60
038310001000833,12
* 038325002500838,04
* 0383500050008316,07

* Disponibile su richiesta

Portata massima Classe 2 (Autovettura), in caso di riempimento in calcestruzzo di almeno 4 cm.

Drain-Tech H133

dimensioni standard

codiceL mmH mmpeso (kg)
033305005001332,06
0333100010001334,12
* 03332500250013310,30
* 03335000500013320,66

* Disponibile su richiesta

Portata massima Classe 2 (Autovettura), in caso di riempimento in calcestruzzo di almeno 4 cm.

disegno drain tech

Angolare Esterno

H83 – Cod. 03830001
H133 – Cod. 03330001

angolare-esterno

Angolare Interno

H83 – Cod. 03830002
H133 – Cod. 0333002

angolare interno

Chiusino d’ispezione

H83 – Cod. 03830003
H133 – Cod. 03330003

chiusino ispezione

Chiusino d’ispezione
con scarico laterale

H83 – Cod. 03830004
H133 – Cod. 03330004

chiusino con scarico

Chiusino d’ispezione
con scarico verticale

H83 – Cod. 03830005
H133 – Cod. 03330005

chiusino scarico verticale

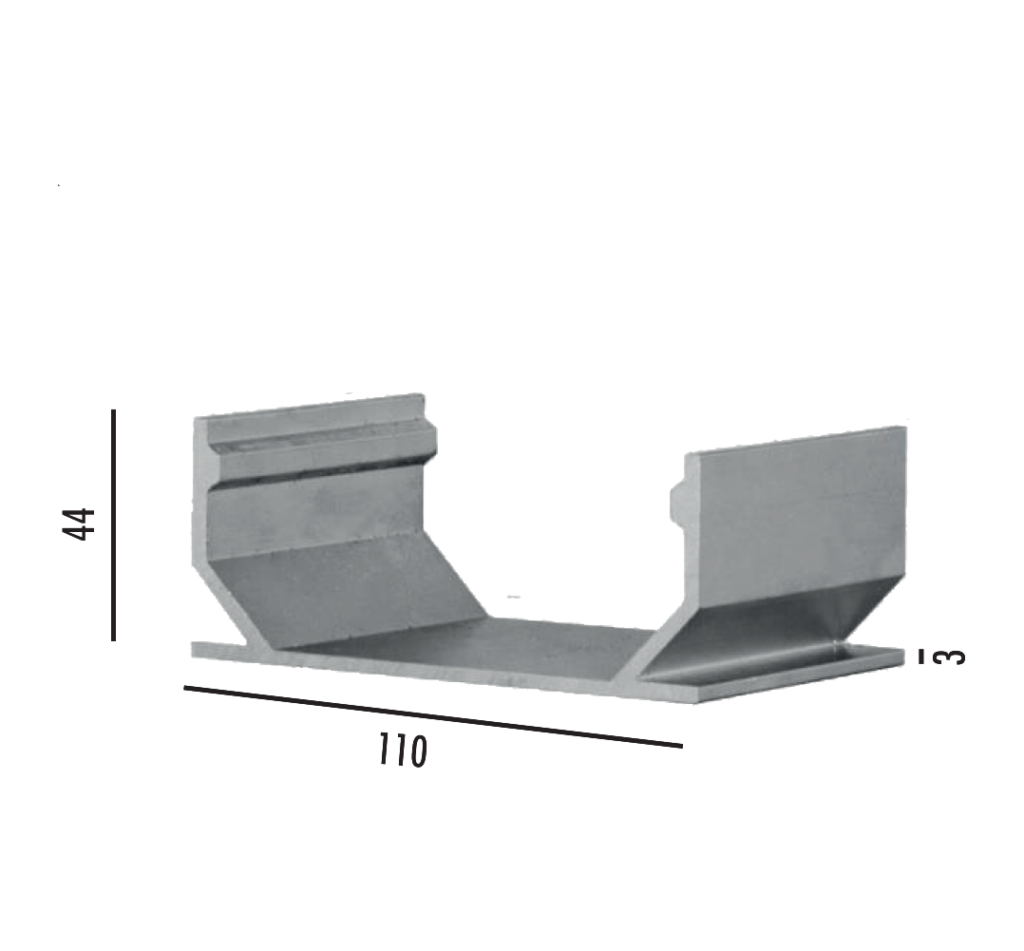

Giunto

H83 – Cod. 03830007
H133 – Cod. 03330007

giunto

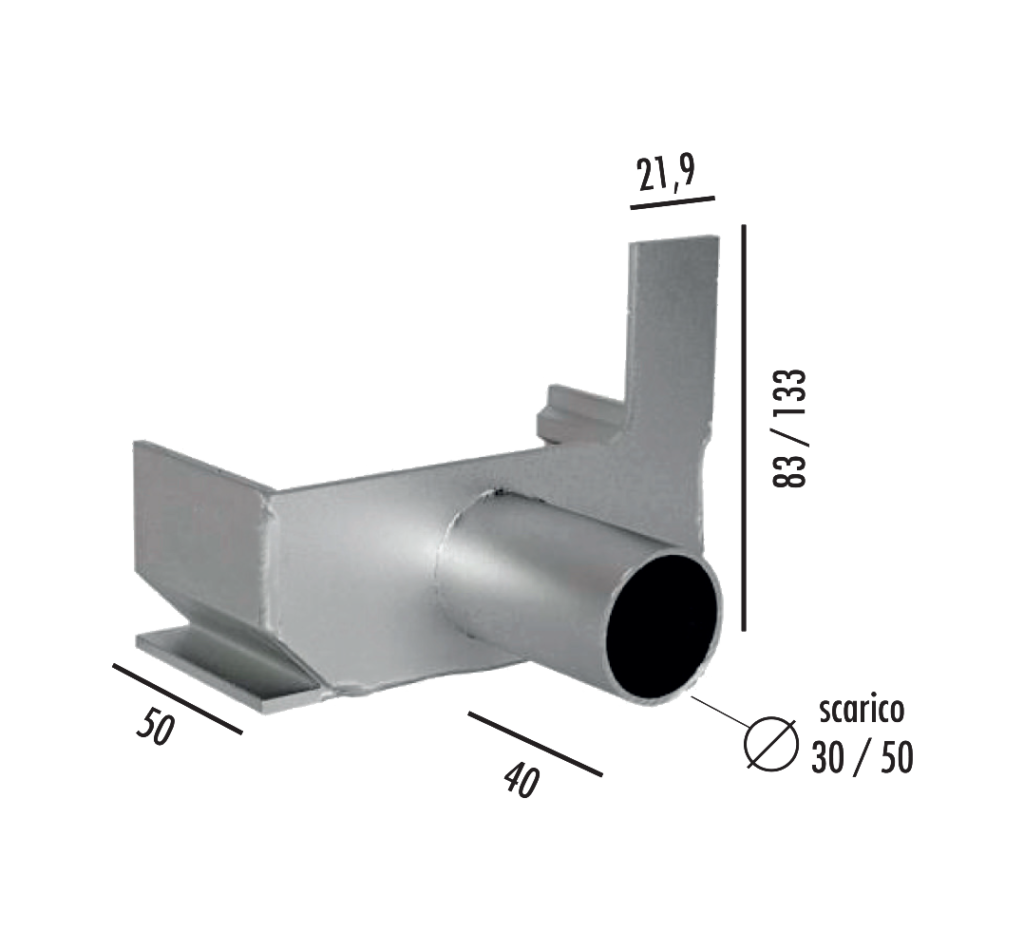

Terminale con scarico DX/SX

H83 – Cod. 03830006D
H133 – Cod. 03330006D
H83 – Cod. 03830006S
H133 – Cod. 03330006S

terminale

Terminale chiuso DX/SX

H83 – Cod. 03830008D
H133 – Cod. 03330008D
H83 – Cod. 03830008S
H133 – Cod. 03330008S

terminale chiuso
